ТРВ автокондиционера: устройство и принцип работы

ТРВ автокондиционера (терморегулирующий вентиль, расширительный клапан) — это элемент системы кондиционирования, который регулирует подачу жидкого хладагента в испаритель, обеспечивая его эффективное охлаждение и защищая компрессор от гидроудара. Расширительный клапан устанавливается на трубопроводе перед входом в испаритель — обычно за приборной панелью, в зоне доступа со стороны моторного отсека или салона.

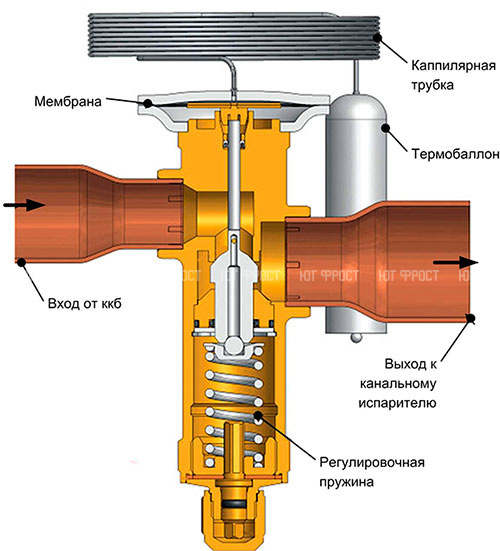

Устройство терморегулирующего вентиля

Конструкция ТРВ может отличаться, но включает основные элементы:

• Корпус с входным и выходным штуцерами для подключения к магистрали.
• Игла (затвор) — регулирует проходное сечение канала, контролируя поток хладагента.
• Мембрана (диафрагма) — реагирует на изменения давления, передавая усилие на иглу.
• Термобаллон — резервуар с хладагентом, закреплённый на выходе из испарителя; отслеживает температуру газа.
• Капиллярная трубка — соединяет термобаллон с камерой над мембраной, передавая давление.
• Пружина — создаёт противодействующее усилие для точной регулировки положения иглы.
• Регулировочный винт — позволяет настраивать базовый уровень перегрева (в регулируемых моделях).

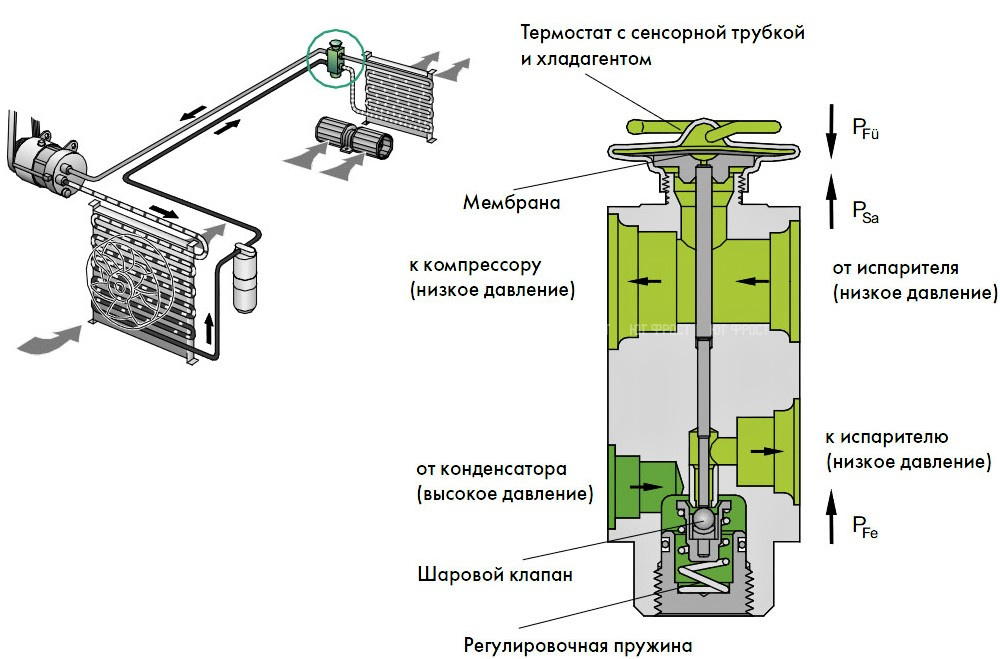

Принцип работы ТРВ автокондиционера

Работа ТРВ основана на изменении давления и температуры хладагента.

Как это происходит:

ТРВ поддерживает стабильный «перегрев» — разницу между температурой кипения хладагента при данном давлении и фактической температурой газа на выходе из испарителя.

Как это работает:

• Термобаллон фиксирует температуру газа на выходе испарителя.
• При повышении температуры растёт давление в термобаллоне — оно передаётся по капиллярной трубке к мембране.
• Давление преодолевает усилие пружины, игла приоткрывается — в испаритель поступает больше хладагента.
• Температура испарителя снижается, падает давление в термобаллоне.
• Пружина прикрывает иглу, уменьшая подачу хладагента.
• Цикл повторяется, поддерживая оптимальный режим работы.

Регулирование происходит за счёт термобаллона и сильфона, которые изменяют положение иглы клапана в зависимости от температуры.

Типы расширительных клапанов автокондиционера

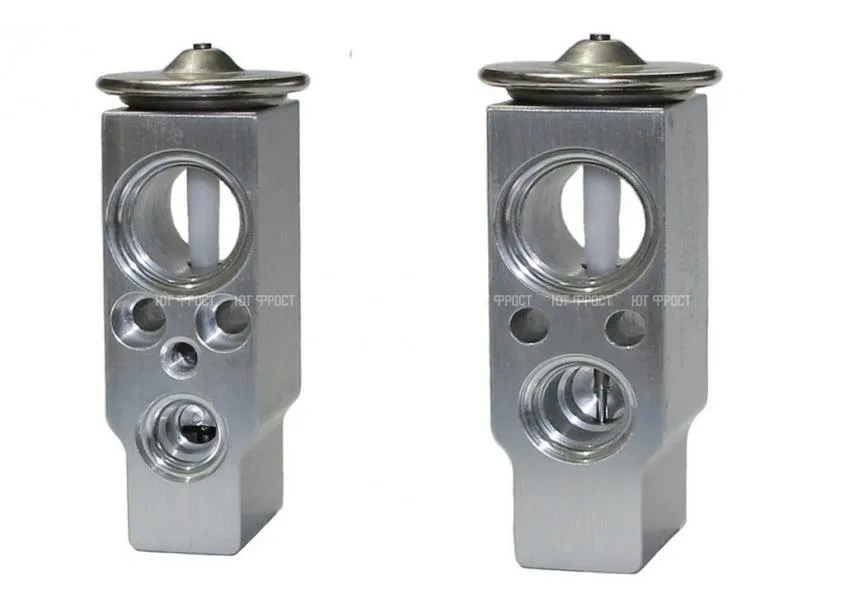

Механический ТРВ

Классический вариант с термобаллоном.Особенности:

• автономная работа
• высокая надёжность
• широко используется в большинстве автомобилей


Электронный расширительный клапан

Современный вариант. Преимущества:

• более точная регулировка
• управление от блока климат-контроля
• повышение эффективности системы

Недостаток — более сложная конструкция и цена.

Типичные неисправности ТРВ

Засорение клапана

Причины:

• грязь в системе
• продукты износа компрессора

Результат:

• слабое охлаждение
• нестабильная работа системы


Заклинивание (в открытом или закрытом положении)

• клапан открыт → испаритель не успевает охлаждать
  клапан закрыт → охлаждение отсутствует


Нарушение работы термобаллона

• неправильное измерение температуры
• некорректная подача хладагента


Утечка хладагента

• из-за повреждения корпуса или соединений


Признаки неисправности расширительного клапана

Обратите внимание на:

• слабое или отсутствующее охлаждение
• нестабильная температура в салоне
• обмерзание испарителя или трубок
• повышенное давление в системе
• резкие перепады работы кондиционера


Профилактика и обслуживание

Чтобы ТРВ работал стабильно:

• следите за чистотой системы кондиционирования
• вовремя меняйте фильтр-осушитель
• используйте качественный хладагент и масло
• не допускайте попадания влаги и грязи
• проводите диагностику при первых признаках неисправности
