Конденсатор автокондиционера: устройство, типы, принцип работы и неисправности

Что такое конденсатор автокондиционера

Конденсатор (наружный радиатор) автокондиционера отвечает за охлаждение и конденсацию хладагента. Именно здесь происходит преобразование газообразного хладагента в жидкое состояние, что необходимо для дальнейшего его использования в системе.

Конденсатор выполняет две основные задачи:

отводит тепло от хладагента;
переводит хладагент из газообразного состояния в жидкое.

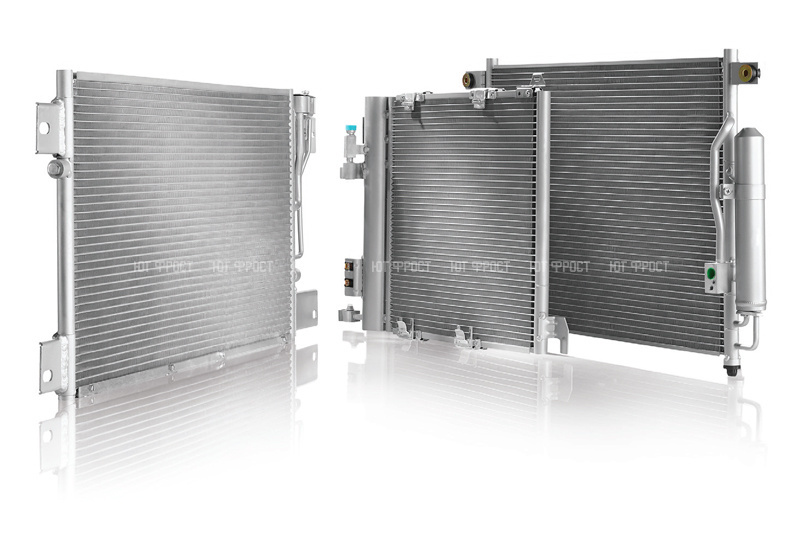

Устройство конденсатора автокондиционера

Устройство автомобильного конденсатора включает:

алюминиевый корпус;
трубки для циркуляции хладагента;
теплообменные пластины (ламели);
входной и выходной патрубки;
крепёжные элементы;
иногда — встроенный осушитель (в отдельных конструкциях).

Чаще всего конденсатор установлен перед радиатором системы охлаждения двигателя, чтобы получать максимальный поток воздуха.

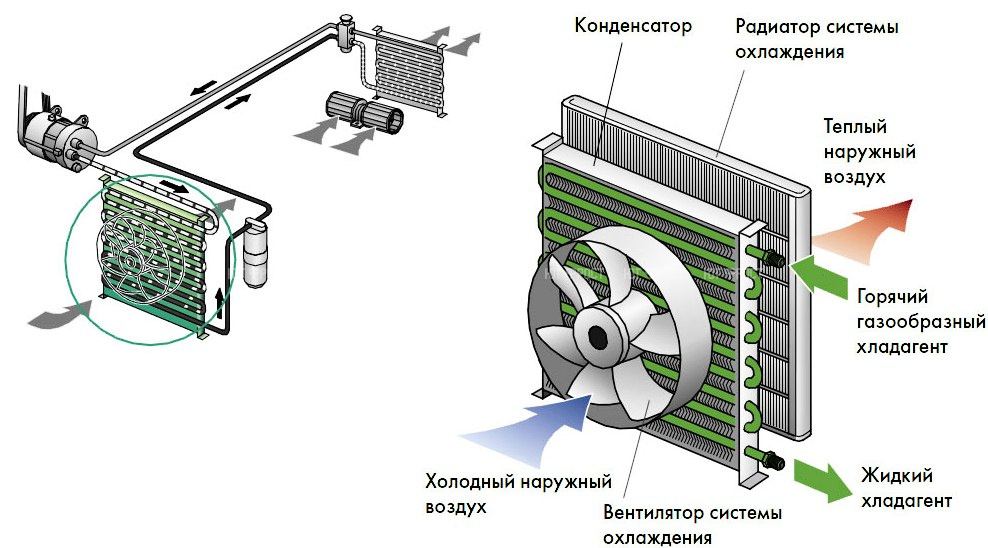

Принцип работы конденсатора автомобильного кондиционера

Работа конденсатора основана на теплообмене с окружающим воздухом:

Компрессор нагнетает горячий газообразный хладагент высокого давления в конденсатор.
Хладагент проходит по тонким каналам радиатора.
Поток воздуха (от движения автомобиля и вентилятора) охлаждает трубки.
Хладагент теряет тепло и конденсируется, переходя в жидкое состояние.
Охлаждённый жидкий хладагент поступает к ресиверу-осушителю и далее в систему.

Типы конденсаторов

Существует несколько типов автомобильных конденсаторов:

Трубчатые — классические модели с медными трубками.
Пластинчатые — с более эффективной передачей тепла.
Трубчато-пластинчатые — сочетают преимущества обоих типов

Также выделяют:

Многопоточные конденсаторы

Особенности:

высокая эффективность охлаждения;
компактные размеры;
чувствительны к загрязнению и внутренним отложениям.

Конденсаторы с интегрированным осушителем

Особенности:

экономят место;
сложнее в ремонте;
при повреждении часто требуют полной замены.

Типичные неисправности конденсатора автокондиционера

Механические повреждения

пробои от камней и дорожного мусора;
деформация трубок и ламелей.
Результат: утечка хладагента и потеря давления.

Коррозия

возникает из-за влаги, реагентов и грязи;
особенно опасна для алюминиевых трубок.
Признак: постепенное снижение эффективности кондиционера.

Загрязнение сот

насекомые, пыль, пух;
ухудшение теплообмена.
Следствие: перегрев системы и рост давления.

Внутренние засоры

продукты износа компрессора;
влага и отложения масла.
Опасность: перегрузка компрессора и его преждевременный выход из строя.

Разгерметизация соединений

износ уплотнительных колец;
повреждение патрубков.
Признак: масляные следы на корпусе конденсатора.

Признаки неисправности конденсатора

Обратите внимание, если:

кондиционер слабо охлаждает или не работает вовсе;
давление в системе быстро растёт;
компрессор часто отключается по перегреву;
видны масляные пятна или следы коррозии;
вентилятор работает постоянно, но охлаждение слабое.

Профилактика и обслуживание

Чтобы продлить срок службы конденсатора автокондиционера:

регулярно промывайте соты радиатора;
следите за чистотой передней части автомобиля;
своевременно меняйте осушитель;
не заправляйте систему без предварительной диагностики;
используйте только качественные комплектующие и хладагент.

Как выбрать новый конденсатор

При выборе нового конденсатора необходимо учитывать:

Тип и марку автомобиля.
Размер и тип системы кондиционирования.
Спецификацию хладагента.
Условия эксплуатации.
